Bomba tactica pesada Mark 84




La Mark 84 es una bomba estadounidense de uso general, la más grande de la serie de bombas Mark 80. Entró en servicio durante la Guerra de Vietnam, donde fue apodada "Hammer" (martillo) por su más que considerable poder de destrucción.

La Mark 84 tiene un peso nominal de 908 kg, pero su peso real varía ampliamente, dependiendo de sus aletas, la espoleta utilizada y su configuración retardadora, desde los 896 kg hasta los 947 kg. Tiene un casco aerodinámico de acero cargado con 429 kg de explosivo tritonal.




La bomba Mark 84 es capaz de formar un cráter de 15,2 m de diámetro y de 11 m de profundidad. Puede penetrar 380 mm de metal o 3,3 m de cemento, dependiendo de la altura desde la que fue lanzada, y tiene un radio letal de fragmentación de 366 m.

Muchas Mark 84 fueron modernizadas con estabilizadores JDAM y sistemas de retardo para proveerlas de una capacidad de guiado preciso. Son utilizadas como la carga de combate de muchas armas de precisión, incluyendo el GBU-10 y GBU-24, la bomba guiada por láser Paveway, la de guiado por TV GBU-15 y del GBU-31.

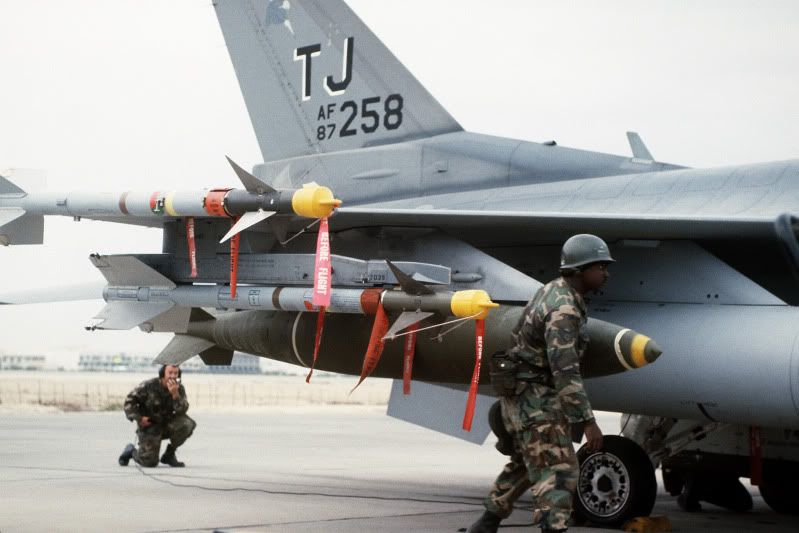

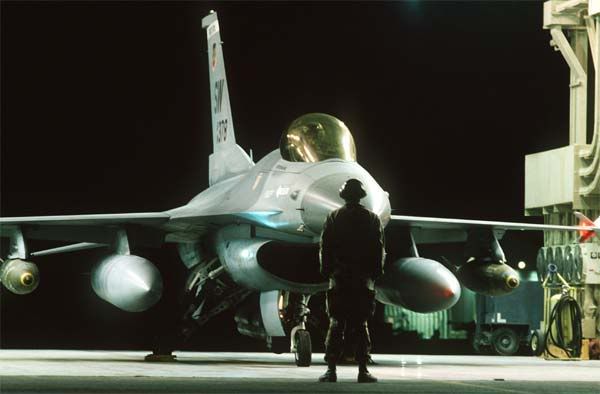

La Mark 84 montada sobre un F-16


fuera bombas..!!!

alguien sabe si este pedazo de bomba esta en el inventario de la Fuerza Aerea de Chile...???
preguntones saludos

Estimado:

Por lo que se ve en las Fotos, yo diria que si. Éstas corresponden a un "Puertas Abiertas" de la FACH en Cerro Moreno, en el año 2007.

http://www.airliners.net/photo/Chile---Air/Fokker-F-16AM-Fighting/1207173/L/&sid=e51d00c2db420648a21004933786c488

http://www.airliners.net/photo/Chile---Air/Fokker-F-16AM-Fighting/1201197/L/&sid=e51d00c2db420648a21004933786c488

Saludos.

José Miguel

Ojo, las de la foto NO son Mk.84, las que están en los TER del F-16 son Mk.82 de 500 lbs y la que está en el suelo es una Mk.83 de 1,000 lbs. Aunque no me extrañaría que hubiesen Mk.84 en la FACh con la compra de los F-16, o quizás hasta las parientes cercanas de la 84, las BLU-109 y BLU-116.

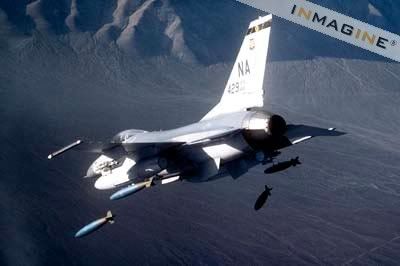

Me refería a las fotos de jm, de las tuyas todas son Mk.84 excepto las de la última foto que es un F-16 lanzando Mk.82 de pruebas (las en colores azul son inertes, las verdes son con explosivos).

¿Que como se distinguen? Las Mk.82 son las más fáciles cuando están en un avión porque son las únicas de las que se puede llevar más de una por estación (por ejemplo la primera foto de jm en que hay 3 bombas en un TER, que así se llama el adaptador para 3 bombas), aparte de ser las más pequeñas. Las Mk.83 son un término medio mientras las Mk.84 se ven claramente como las más grandes del lote.

Matias,fuera de los misiles que tanto se ha hablado,que otras bombas mas tenemos en nuestro inventario ?

He visto bombas de 500 kg en fotos de los Pantera (no la Mk.83 de 454 kg). De ahí se que hay varios kit de guía láser, también están los kit JDAM (aunque no se para que bombas tenemos, yo estimo que para las más grandes 83 y 84). Ahora se rumorea harto de que los F-16 también tienen las bombas Spice israelíes, pero no son nada mas que un rumor oscuro de pasillo sin la mas mínima base por ahora.

Sobre dispensadores de submuniciones, desconozco si tenemos.

Me carga decir esto, pero en algúna parte lo lei, se que hay MK84 y Spice Israelitas, hay ademas varias bombas de caida libre y con franado por paracaidas y como menciono Matias varios kit que las transforman en inteligentes, GBU-31, GBU-38 (JDAM), MK-82 , MK-83 y MK-84 de la familia Whizzard de la empresa Israeli ELBIT, las cuales se transforman en Opher y Lizard al integrarse el sistema ( Kit ) de guiado respectivo (guiado infrarojo IR) y sistema de guiado láser respectivamente.


Saludos!
